前回の続きです。
実際に予算別にお勧めの製品を紹介します。50万以下の製品に絞りました。

目次

[予算別] 10MHz マスタークロックジェネレーターの選び方

正弦派と矩形派で選ぶ

コスト重視であれば、正弦派のクロックを使い、10MHz帯域外をフィルターで取り除きます。

矩形波の場合は、入力側の矩形波-正弦派コンバーターの性能にも左右されます。つまり、入力側の性能も求められます。
ケーブルもしっかりとした性能のモノを選びます。また、50Ω/75Ωのインピーダンスマッチングを正しく行います。

水晶とルビジウム

ルビジウムが高級クロックの代名詞だった時代もありますが、ルビジウムは時間経過とともに性能が劣化してしまう欠点があり、民生機器では使用されるケースが少なくなりつつあります。

現在は位相ノイズの少ないもの重要視するので、時間軸精度の高いルビジウムの需要が減りました。

ただ、性能の良いルビジウムでしか出ない音があるのも事実だと思います。
今回紹介するものは全て水晶を採用しています。

予算別お勧めモデル

私は、手頃な正弦派のクロックを入手し、フィルターを通す方式を採用しています。

フィルターは推奨されているMini-Circuits BLP-10.7+を購入しました。海外の方が安いですが送料を考えて日本の代理店から購入しました。
参考: ミニサーキットヨコハマ

購入した10MHzマスタークロックは、中古のWOCXOのMorion MV89Aを載せた製品です。
ヤフオクで購入しました。今でも検索するとたくさん出てきます。出力は50Ω x2系統でオーダーしました。

電源は12VのACアダプターです。窒化ガリウムのアダプターに、JSPCオーディオ製のノイズフィルターを挟んでいます。

マスタークロックはクロックの精度も大切ですが、位相ノイズを少なくすることがとても重要で、それは電源と振動の影響も受けやすいです。電源はできるだけ良質なものが好ましいです。

USB-C x1 USB-A x1
¥4,860 (2022/08/14 14:15時点 | 楽天市場調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング
使用する機器の電圧に合わせたトリガーケーブルを用意します
¥980 (2022/08/11 16:04時点 | Amazon調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング

参考: JSPC AUDIO – DCラインコンディショナー DLC10

ガレージメーカーは無責任にお勧めしにくいのでメーカー製品を紹介します。

Aune Audio – XC1 [37,990円]

Aune Audio - XC1

アウネオーディオは中国のブランドで、ヘッドフォンアンプやD/Aコンバーターなどをリリースしています。

中古のOCXOを搭載したガレージ製品と同等以下の価格設定ですが、仕様は本格的です。
実売3万円以下で買えます。私が買ったガレージ品より安いですね…。

正弦波と矩形波出力を各2系統用意しています。

正弦波 矩形波

¥32,329 (2022/08/11 16:04時点 | Amazon調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング

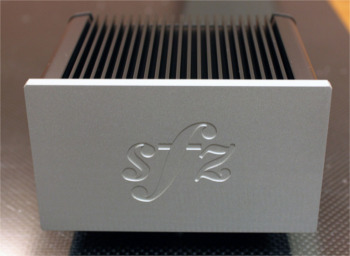

SFORZATO – PMC-Libra [99,000円]

PMC-Libra

スフォルツアートは日本が誇るネットワークプレーヤーの雄です。最近はDirettaやZero Linkも話題に上がりますね。上位モデルのクロックしか聴いたことがありませんが、戦略的なモデルだと思います。

出力は50Ω1系統。BMCではなくSMA端子というマニアックな仕様。

出力は50ΩBNCx4系統
矩形波

¥89,800 (2022/08/11 16:04時点 | 楽天市場調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング

TEAC – CG-10M [148,000円]

CG-10M

Esotericの弟ブランド的な立ち位置の製品です。TEACブランドとしてもRoon ReadyおよびUPnPに対応したネットワークプレーヤーを出すなど、この分野でも意欲的な製品をリリースしていますね。

国産大手では唯一まともなネットワークプレーヤーを出していると思います。

出力は50ΩBNCx4系統
正弦波

¥135,210 (2022/08/11 16:04時点 | Amazon調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング
クロックジェネレーター入門 ティアック CG-10M

NMODE – X-CL3MKII [160,000円]

X-CL3MKII

NMODEはかつてシャープで1bitアンプの技術開発をされていた方が起業したメーカーです。現在も1bitデジタルアンプの製造販売も行っています。

このクロックは10MHzの他、DDSで分周した44.1Khz-768kHzまで出力できる多機能なモデルです。別の高性能な10MHzマスタークロックを入力するための10MHz入力も備えています。
矩形波

¥153,900 (2022/08/13 19:46時点 | Amazon調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング

SOULNOTE – X3 [320,000円]

soulnote x-3

SOULNOTEは日本のブランドで、外部マスタークロックで、DACとプレーヤーまで完全同期させる”ZERO LINK”提唱メーカーです。

この理想的な伝送方式は、大元になるマスタークロックの性能に大きく左右されるのは言うまでもありません。SOULNOTEのゼロリンクの音の評価は、このクロックありきです。

出力が一系統しかなく、しかもSMA端子、サイズ大きいなどの運用のしにくさはありますが、音質は相当良いと思いました。我が家には向かい入れるスペースが無いので導入の候補外ですが…。
矩形波

¥333,400 (2022/08/11 16:04時点 | 楽天市場調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング
【Audio Renaissance Online 2021 Spring】SOULNOTE Part 1/驚愕の10MHzクロック、X-3登場!【空気録音】

MUTEC – REF10 [オープンプライス 実勢価格400,000円前後]

MUTEC REF10

MUTECはドイツのメーカーです。USBのリクロック&DDC機能も備えたMC3+USBという製品が一部で人気になりました。本製品はMC3+USBへも接続可能な10M出力固定モデルです。

インピーダンスは75Ωと50Ω専用出力を複数系統備えています。
矩形波なので、両方のインピーダンス出力を持っているのは合理的ともいえます。

また、通常接続しない端子はリターンロスがあるのでターミネーターで終端させるのが理想ですが、本製品は設定で使わない端子をON/OFFまでできます。

このクラスになると、ある程度のハイエンド製品に繋いでも外部クロックの恩恵がはっきりとわかるようになります。さらに上位モデルのREF10 120SEは背景が静かです。比べると両者でも結構違います。
矩形波

¥434,500 (2022/08/13 19:46時点 | Amazon調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング
MUTECのクロックジェネレーター!これが音質アップに非常~~~に効くんです!!!

比較表

スクロールできます
Aune Audio - XC1
Aune Audio
XC1
PMC-LibraSFORZATO
PMC-Libra
CG-10MTEAC
CG-10M
X-CL3MKIINMODE
X-CL3MKII
soulnote x-3SOULNOTE
X3
MUTEC REF10MUTEC
REF10
定価37,990円90,000円148,000円160,000円320,000円OPEN
実勢40万前後
クロックOCXOOCXOOCXOOCXOOCXOOCXO
精度周波数精度<1ppm非公表周波数精度
+/-0.1ppm
非公表非公表周波数精度
< ± 0.01 ppm
波形正弦波/矩形波矩形波正弦派矩形波矩形波矩形波
出力50Ω BNC x450Ω SMA x150Ω BNC x450Ω BNC x450Ω SMA x150Ω BNC x2
75Ω BNC x6
出力レベル>7dBm1.0Vpp0.5Vrms5.0Vpp1.0Vpp2 Vpp
サイズ mmW145 x H45 x D171W108 x H80 x D80W290×H84.5×D248.7W420 × H73 × D260W430 × H111 × D376W198 × H88 × D300
電源アダプターアダプター内蔵アダプター内蔵内蔵
備考正弦派と矩形波の出力を搭載超低位相ノイズ
OCXOを採用
アナログメーターで
発振安定状態を表示
44.1~768KHzの
周波数出力も可能
SCカット超低位相雑音
OCXOを採用
-166dB 以下という
ノイズフロアを実現
購入 楽天 楽天 楽天 楽天 楽天 楽天
10MHz マスタークロックジェネレーター比較表

ケーブルについて

矩形波の場合はマスタークロックと入力側のインピーダンスを揃える必要があります。

また、高い周波数帯で減衰の少ないケーブルを選択します。一部のメーカーでSMA端子を採用しているのは、従来のBNC端子よりも高周波特性が良いので理にかなっています。

多くのオーディオメーカー製ケーブルは75Ωです。
50Ωの製品は多くはありませんが、有名どころを紹介しておきます。

Abendrotの10Mクロックは高過ぎて紹介しませんが、デジタルで最も衝撃を受けた製品の1つです。

貴重な50Ωケーブル
¥21,978 (2022/08/14 14:15時点 | Amazon調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング
75Ω仕様もあり
¥55,000 (2022/08/11 16:04時点 | 楽天市場調べ)
\楽天ポイント5倍セール!/
楽天市場
\ポイント5%還元!/
Yahooショッピング

正弦波の場合はインピーダンスのマッチングはそれほど重要ではありません。もちろん揃えられる方が良いです。
通常は高周波特性よりもシールド特性を重視しますが、Mini-Circuitsのようなフィルターを使う場合はケーブルもこだわらなくて良いそうです。

まとめ

なるべく低予算で押さえたい場合や、受信側の矩形波-正弦派コンバーターの性能が未知数な場合は、正弦波クロックにMini-Circuitsのフィルターを付けるのがお勧めです。
この場合はケーブルのインピーダンスやグレードも大きな問題になりません。

繋ぐ機器がある程度高級機であれば、内蔵の矩形波-正弦波コンバーターの性能も良いと考えらます。その場合は矩形波のクロックに良質なケーブルを選択することでさらに良い音が狙えます。

矩形波の場合はインピーダンスを揃えること、高周波帯の減衰が少ない良質なクロックケーブルも用意する必要があります。
